Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Mer 26 Jan - 18:17




Dimensions : 1.40 x 0.70 x 1.25-1.40 m
Type : paludarium fermé
Matériaux de construction : bois résiné


Etat d'avancement : terminé



Structure : CP filmé de 15mm + verre-époxy
Assemblage : colle PPU + vis

Type du décor : EX :polystyréne extrudé + application mortier

Eclairage : T5 4 x 54 w
Irrigation : pompe TUNZE 5000.02 + rampe percée
Brumisation: 5 buses doubles, pompe à diaphragme
Fogger : non
Filtration : EHEIM Ecco pro 300-2036
Chauffage : HYDOR extérieur 300 watts
Ventilation : 2 SUNON 40x40 + régulation vitesse
Extraction : 1 SUNON 60x60 + régulation vitesse, 1 SUNON 60x60 + thermostat

Population aquatique : Cleithracara maronii, Hemigrammus rhodostomus
Population terreste : Epipedobates Anthony 0.0.7


Dernière édition par tyro le Jeu 25 Fév - 8:28, édité 16 fois
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Mer 26 Jan - 18:18

Bonsoir,
Je vais en surprendre plus d'un...hé non ! ce n'est pas l'arlésienne

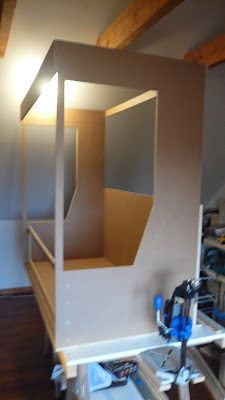

La construction de mon palu a bien commencée, ci-dessus un premier assemblage à blanc histoire de montrer à madame que ce n'est pas du pipeau Wink

Pour ceux qui n'ont pas suivi la saison 1... http://paludarium.superforum.fr/t1206-tyro-fait-le-mur-et-se-met-au-vert

Entre temps je me suis intéressé à une population aquatique, les killies ;
je mis suis si bien intéressé que j'ai installer une bonne dizaine de bacs Laughing

Ouvert/fermer j'étais indécis scratch mais comme les dendrobates azureus sont trop belles, ce sera fermer cheers

Donc construction bois, en CP de 15mm avec un film à base de résine phénolique (UPM wisa-paintply) collé-vissé,
la partie intérieur va recevoir deux couches de tissus de verre+résine époxy.

Une partie aquatique à niveau constant pour l'irrigation.
Une partie aquatique à niveau variable, alimentée par le débordement de la précédente, les killies occuperons cette partie.

Filtration interne dans la partie niveau variable, refoulement dans la cascade, chauffage, trop plein...

Partie terreste pour les nouilles.

Galerie d'éclairage,
avec ventilation d'air frais rechauffé par les ballasts sur vitres,
réservoir-fogger incorporé dans la gaine de ventilation,
extraction air vicié ou trop chaud avec ventilo si besoin,
buses de brumisation.

Apport d'eau osmosée dans le réservoir-fogger et par débordement dans la cascade pour compenser l'évaporation.

Voilà pour les grandes lignes...


Dernière édition par tyro le Jeu 27 Jan - 8:21, édité 3 fois
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  Kibuyé le Mer 26 Jan - 18:36

Oh oh oh, il y a du nouveau palu dans l'air! cheers
avatar
Kibuyé
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1164
Localisation : Bois d'Arcy (78)
Date d'inscription : 18/01/2009

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  Patrice_B le Mer 26 Jan - 20:40

Ah oui, c'est du sérieux la !!!

A suivre avec attention !
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4440
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  toin_toin_ewok le Mer 26 Jan - 21:51

Quand on voit la saison 1 (que je n'avais pas encore lu) il ne peut que nous tarder la 2...
avatar
toin_toin_ewok
membre actif
membre actif

Masculin Nombre de messages : 300
Localisation : Casteginest (31)
Date d'inscription : 12/01/2011

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  rybusy le Mer 26 Jan - 23:26

Super ! une belle construction en perspective !

Tu as quoi comme killies en ce moment ?
avatar
rybusy
membre fidèle
membre  fidèle

Masculin Nombre de messages : 2232
Localisation : Besançon
Date d'inscription : 02/06/2007

http://pagesperso-orange.fr/Mon.Aquaterrarium/

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  phill le Jeu 27 Jan - 8:01

oh oh Tyro se déchaine
Beau projet

Donc construction bois, en CP de 15mm avec un film à base de résine phénolique (UPM wisa-paintply) collé-vissé,
la partie intérieur va recevoir deux couches de tissus de verre+résine époxy.

Là je comprends pas c'est du CP filmé ou pas car tu parles de résine

pour Le cadre qui va recevoir le verre vu la longueur tu n'a pas peur d'un fléchissement (bien que la hauteur d'eau ne semble pas importante )

réservoir-frogger incorporé dans la gaine de ventilation

Je suppose que c'est "fogger"
Une gaine de ventilation est cannelé est à tendance à retenir l'eau pour ensuite développer des moisissures

Voila vivement la suite
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11961
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Jeu 27 Jan - 11:19

Le bois est du CP ext. avec un film MDO (face MDF avec overlay de 350 gr/m²)
Site du fabricant http://www.wisaplywood.com/fr/produits/catalogue-produits/wisa-paintply/Pages/default.aspx
Comme l'intérieur d'un palu est soumis à des contraintes supérieures à celles de l'extérieur et pour renforcer la structure, je vais appliquer des couches de tissu de verre+résine époxy histoire d'éviter toute fuite ultérieure...

Le cadre fait 1.37m x 0.30m, la hauteur d'eau maxi sera de 27cm, pour me prémunir d'un fléchissement, je pense mettre une vitre de 10mm.

Effectivement c'est "fogger" (j'ai corrigé  Wink )
L'idée est un caisson technique avec les éléments chauffants (ballast),
à l'entrée du caisson un ventilateur, piloté par l'éclairage ou une sonde t°, apporte de l'air frais qui est réchauffé par les ballast, cet air passe au dessus du réservoir du fogger (apport d'humidité) puis est injecté dans des petites canalisations pvc pour être distribué sur les vitres afin d'éviter la buée.

:roll:J'espère avoir répondu à tes interrogations.


Dernière édition par tyro le Lun 18 Déc - 14:51, édité 3 fois
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  phill le Jeu 27 Jan - 11:57

Oui tout à fait

tu me fait de plus découvrir un nouveau produit
ce contreplaqué épicéa est visiblement recouvert de médium sur sa face pour une finition facilité, si j'ai bien compris
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11961
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Jeu 27 Jan - 13:53

Tout à fait.
L'extérieur a l'aspect du médium, la finition en est facilité.

Actuellement je fais des essais avec cette matière :
_immersion 24h : pas de décollage du MDO
_collage de 2 plaques superposées avec de l'Araldite : OK
_collage perpendiculaire de 2 plaques avec de la colle PPU : OK
L'extérieur est très résistant (résine phénolique), au perçage-fraisage cela sent la bakélite.


Dernière édition par tyro le Ven 28 Jan - 21:07, édité 2 fois
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  rybusy le Jeu 27 Jan - 18:22

Tu as fais les découpes toi même à partir d'une plaque ?

Tu as trouvé dans quelle enseigne ?

avatar
rybusy
membre fidèle
membre  fidèle

Masculin Nombre de messages : 2232
Localisation : Besançon
Date d'inscription : 02/06/2007

http://pagesperso-orange.fr/Mon.Aquaterrarium/

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Jeu 27 Jan - 21:00

J'ai acheté à "RESEAU PRO bois & matériaux" une plaque de 3050x1525 qu'il m'on découpé,
Les découpes à l'intérieur des côtés et de la façade je les ai effectué à la scie sauteuse (pas d'éclats au verso).
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  phill le Ven 28 Jan - 8:05

Tu aurais un tarif au M2 STP
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11961
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Ven 28 Jan - 8:40

28,42 ht soit 34 ttc, en tant que client lambda
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Dim 13 Fév - 15:52

Bon ! tout compte fait, j'ai préféré laisser de côté le résinage pour faire l'ébauche de la galerie.

Vue générale de face,
ne voulant pas investir dans une autre plaque de CP, tous les morceaux excédentaires ont été utilisés, une plaque de verre ou autre comblera les trois ouvertures du fond.


Vue 3/4 arrière, notez la présence de renforts verticaux

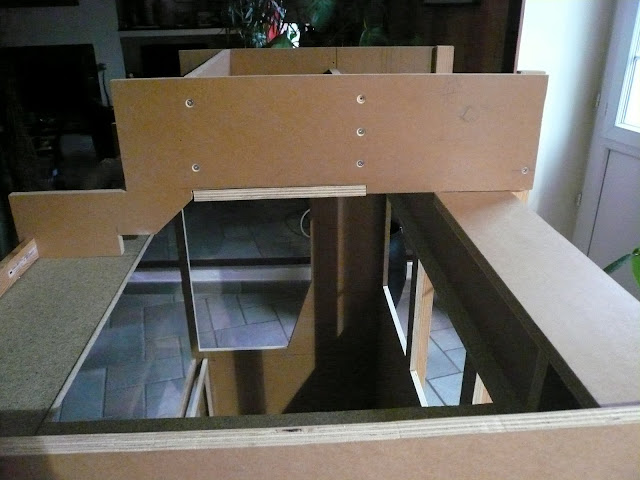

Vues de la galerie :

A l'arrière une galerie de ventilation de trois compartiments ;
ceux de droite et de gauche pour l'extraction de l'air chaud (ventilateurs à venir prévus);
celui du milieu pour recyclage d'une partie de l'air du palu + ventilation de l'éclairage, a cet air chaud viendra se mélanger de l'air frais extérieur (ventilateurs à venir prévus), le tout pour la ventilation des vitres de façade.


Vue intérieur des ouies de ventilation milieu et droite


Vue de la partie centrale supérieure de la galerie, au dessus de l'éclairage.
De face :


de l'arrière :


De côté :


C'est la partie la plus intéressante de la galerie...
Le tiroir formé sera en réalité une réservoir (8 litres) d'eau osmosée pour la brumisation, la pompe HP sera placée dessous.
L'air recyclé (voir plus haut) passera au dessus du réservoir, pour le fun un fogger y sera installé.
En façade du tiroir des tubes pvc partirons vers l'avant de la galerie pour la ventilation des vitre.
Une mise à niveau du réservoir est prévu à partir d'une réserve d'eau osmosée plus importante placée dans la partie technique sous le palu. Un trop plein avec retour vers la cascade est prévu.

Maintenant je cojite le cheminement des tubes pvc Rolling Eyes la buée c'est ma hantise affraid

A suivre...
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  Patrice_B le Dim 13 Fév - 17:50

Ben dis donc, sacré boulot !!!!
C'est bien cogité tout ça !!

On va suivre la suite avec intérêt.
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4440
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  phill le Dim 13 Fév - 17:59

attention c'est pas du n'importe tout ça Razz

Il maitrise bien sa scie sauteuse le monsieur
Attention avec la pompe HP pense bien à l'isoler de la structure pour éviter la caisse de résonance (mais je suis sur que tu le sais déjà) Razz

Félicitation et bon courage pour la suite
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11961
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Dim 13 Fév - 18:18

@phill a écrit:Attention avec la pompe HP pense bien à l'isoler de la structure pour éviter la caisse de résonance

Tu as raison "chef" bonne question,
je pense la monter sur silentblocs, la galerie sera solidaire de la structure, à voir...
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  toin_toin_ewok le Lun 14 Fév - 12:23

encore une super source d'inspiration...merci tyro...
La galerie étant solidaire, tu n'aura pas de soucis de maintenance si un ventilo lache?
avatar
toin_toin_ewok
membre actif
membre actif

Masculin Nombre de messages : 300
Localisation : Casteginest (31)
Date d'inscription : 12/01/2011

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Lun 14 Fév - 13:07

Very Happy
La galerie est traitée un ensemble indépendant du palu, le fond de cette ci venant reposer sur des tasseaux périphériques, un joint assurera l'étanchéité (aux drosophiles), plus vissage .

J'essaie de penser à la maintenance Rolling Eyes
Le haut de la galerie, le caisson du milieu, sera à 5-6 cm du plafond :shock: mais prévu démontable...vidange du réservoir,quelques vis à enlever et autres bricoles...
Sinon le devant de la galerie je vais faire un couvercle en L relevable comme pour les clavier de piano, démontable aussi si besoin.
Les couvercles arrières seront soit posés ou coulissant, à voir...
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  toin_toin_ewok le Lun 14 Fév - 18:25

Ok ok...je me doutais que t'aurais pensé à ces "énormes" détails, mais à ce point... Wink ...bon courage pour la suite
avatar
toin_toin_ewok
membre actif
membre actif

Masculin Nombre de messages : 300
Localisation : Casteginest (31)
Date d'inscription : 12/01/2011

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  Jimmy le Lun 14 Fév - 20:48

Tres beau boulot jusqu'a mainenant, j'espere que tu n'aura pas de probleme pour appliquer la resine dans tous les recoins de ta menuiserie et surtout que celle ci garantira une etancheité suffisante. N'hesite pas a rajouter un joint genre silicone entre chaque séparation de planche. Pourquoi pas meme de faire si il ne l'était pas deja un traitement preventif du bois. Bonne continuation. ++
avatar
Jimmy
nouveau membre
nouveau membre

Masculin Nombre de messages : 50
Localisation : saint-cloud - 92
Date d'inscription : 23/01/2011

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Lun 14 Fév - 21:30

Jimmy le CP est prévu pour l'extérieur et a déjà une couche de protection préventive.
@tyro a écrit:
Donc construction bois, en CP de 15mm avec un film à base de résine phénolique (UPM wisa-paintply) collé-vissé,
la partie intérieur va recevoir deux couches de tissus de verre+résine époxy.

Les assemblages sont "collé-vissé", la colle est de la PPU 100 Glue (International voir yachtpaint.com) colle polyuréthane marine.

J'ai une expérience avec les bacs en bois
http://paludarium.superforum.fr/t1623-retours-experiences-sur-construction-bois

J'utilise sur les parties démontables (ex : couvercles de galerie de ventilation) du joint bleu plus facile que le silicone à retirer.

Il ni a pas trop de recoins je trouve comparer à mes voiliers radiocommandés que je réalise en verre-époxy.

Effectivement tu as raison, pour éviter tous déboires deux précautions valent mieux qu'une rabbit
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  Jimmy le Lun 14 Fév - 22:09

autant pour moi, ça m'apprendra de ne pas tout lire...rien a redire alors :)
avatar
Jimmy
nouveau membre
nouveau membre

Masculin Nombre de messages : 50
Localisation : saint-cloud - 92
Date d'inscription : 23/01/2011

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  tyro le Mar 27 Mar - 11:01

C'est reparti, j'ai resorti la caisse à outils Very Happy et mis mes petits bateaux de côté

Vitre de façade collée, elle est en 10 mm car il ni a pas de renforts transversaux.

Grille optique découpée et présentée dans la galerie.

Quelques bricoles : peinture, support ventilation en façade....

Le palu est en eau depuis une semaine pour contrôle d'étanchéité.



J'espère poursuivre sur ma lancée et ne pas attraper d'ampoules
avatar
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1020
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Re: Tyropalu c'est wood (1.40 x 0.70 x 1.25-1.40)

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 10 1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
