Mon premier mur végétal aquaponique sur un bac cubique de 60cm

+8
Faleyc
pineapple chunk
olivetzou
Nemo56
phill
rybusy
tyro
Clioboy01
12 participants

Page 1 sur 2 1, 2  Suivant

Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Mon premier mur végétal d'angle surplombant un bac cubique de 60cm

Message  Clioboy01 Ven 30 Déc - 21:48

Je vous présente mon premier projet de type mur végétal:


  • bac cubique de 60cm avec décantation 3 compartiments
  • mur végétal en aquanappe de 1,1m de hauteur avec irrigation par l'eau du bac
  • eclairage de l'ensemble par une mh 150 w
  • Le tout monté dans un 'coffrage' en bois monté sur roulettes

Voici le montage de ma base (2x18mm agglo hydro) et des roulettes

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo010

Et la,c'est la 'beeete'en place après réalisation (partielle) de l'armoire

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo011

Après,montage de l'éclairage,collage du filtre dans la cuve et pose des panneaux de fond du bac.......a suivre
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Dim 1 Jan - 13:32

Et voila la suite(faut pas trop faire attention,le salon est en travaux)

pose du réflecteur d'éclairage:

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo012

collage du filtre intérieur et des panneaux de parois arrières(ca m'ennuie,j'ai du descendre le filtre et le niveau d'eau du bac de 10 cm a cause des renforts Mad ):

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo013

pose du cache d'éclairage:

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo014

la suite a venir....
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Mar 3 Jan - 18:19

Raccordement de l'éclairage(ca rend bien je trouve!!),pose des rebords de finition,pré-montage du système d'irrigation et réalisation des joints entre le panneau marin et la cuve:

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo016

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo017

Pour la suite,ca sera pose de l'epdm,de l'aquanappe et de la tuyauterie d'irrigation
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Jeu 5 Jan - 8:23

Voici la suite avec la pose de la bache(pose en strates)du a la hauteur:

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo018

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo019

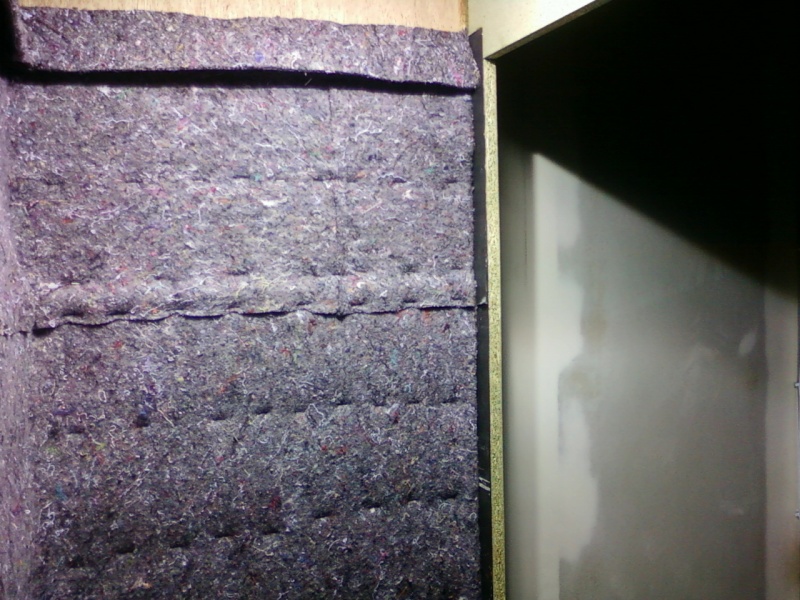

Pose de l'aquanappe en double couche:

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo020

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo021

Pose de la tuyauterie d'irrigation avec 'camouflage aquanappe'

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo022

Petite vue arrière de l'ensemble:

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo023

La suite,c'est;mise en eau et test de l'irrigation..

PS;je n'ai pas la prétention d'etre un pro de la réalisation(c'est mon premier mur aquaponique),donc si je fais des erreurs,faites-le moi savoir.Parce que la,je fais du monologue depuis le début :(


Dernière édition par Clioboy01 le Jeu 5 Jan - 21:10, édité 1 fois
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  tyro Jeu 5 Jan - 9:38

Bel avancement des travaux,

j'espère que tu as mis un couche de protection (G4 ou autre) sur les panneaux de bois (même hydro.) car le milieu est humide et une infiltration est toujours possible.
tyro
tyro
membre fidèle
membre  fidèle

Masculin Nombre de messages : 1019
Localisation : Brest (29)
Date d'inscription : 24/08/2008

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  rybusy Jeu 5 Jan - 18:06

J'avais loupé ce post !

Bel avancement !

je ferai la même remarque que Tyro, as tu réalisé une étanchéité entre ta cuve et le contreplaqué ? il y a toujours un risque de remontée capillaire avec le feutre et les plantes ainsi qu'avec la mousse qui va pousser sur les renforts de la cuve......
rybusy
rybusy
membre fidèle
membre  fidèle

Masculin Nombre de messages : 2232
Localisation : Besançon
Date d'inscription : 02/06/2007

http://pagesperso-orange.fr/Mon.Aquaterrarium/

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  phill Jeu 5 Jan - 19:43

Beau travail en effet
En effet un peu de G4 sur la planche aurait été un plus mais bon il est trop tard visiblement
Enfin le contreplaqué et quand même assez résistant
phill
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11973
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Nemo56 Jeu 5 Jan - 20:06

Bonjour, je suis aussi un débutant et je me posais la question de savoir si l'alimentation a cette hauteur allais suffire pour irriguer les 3/4 du mur qu'il y a en dessous, qu'elle est l'équipement hydro sur ce type de palu?

sinon félicitation pour les photos on comprend assez bien comment c'est realisé.
vivement la suite Wink

Nemo56
membre actif
membre actif

Masculin Nombre de messages : 115
Localisation : Vannes
Date d'inscription : 03/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Jeu 5 Jan - 21:29

Ooops!j'ai oublié le vernis;en fait pour l'étancheité du mur,je me suis basé sur l'epdm (il y a retour sur les deux bords verticaux en agglo et des débordements qui recouvrent les renforts de la cuve)uniquement perforé par les agraffes du feutre;donc en théorie étanche on verra par la suite.

Aujourd'hui,ça a été remplissage du bac et mise en route du filtre bio;photos a venir.

Pour ce qui est de l'irrigation,j'avais lu qu'il fallait une ligne perforée par mètre,donc avec mon mètre dix,je suis a la limite,encore une fois,on verra a l'usage.En principe,demain j'achète la pompe du mur et j'essaie.
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Nemo56 Ven 6 Jan - 10:42

Tokay très bien, pour info, j'ai pu lire dans certains post qu'une tuyauterie percée pouvais s'encrasser rapidement pour le goutte a goutte, ma prudence de novice me pousserais a opter pour des embouts réglables. A toi de voir, tu en a peut être mis mes si c'est cas, on ne les voit pas.
Bon courage pour la suite king

Nemo56
membre actif
membre actif

Masculin Nombre de messages : 115
Localisation : Vannes
Date d'inscription : 03/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Ven 6 Jan - 22:39

Bonsoir,je pense avoir le temps avant que cela se bouche;les goutteurs sont assez gros(2mm je pense)et toute l'eau passe par un filtre fin sur l'entrée du circuit.

Mais mauvaise surprise aujourd'hui au montage de la pompe d'irrigation,elle ne rentre pas dans le dernier compartiment de la décantation comme prévu.:evil: Ca a donné montage de la pompe dans un bas nylon en dehors du filtre,moyennement cachée par le décor.

Essais d'étanchéité et d'irrigation de la nappe reussis,donc programmation de la minuterie sur 4x20 minutes par jour.

J'ai fait une photo d'un goutteur pour nemo56(il fait partie d'un kit d'irrigation 10 plantes acheté chez culture indoor,par ailleurs,je recommande,ils sont pas trop chers et expédient très vite)

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo024
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Sam 7 Jan - 22:01

Premières plantations aujourd'hui,photos a venir.....

Passage a 6x20minutes pour l'irrigation,je trouvais la nappe trop sèche
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Nemo56 Dim 8 Jan - 22:27

Okay, c Nike alors(je pense), j'espère que les plantes arriveron a grimper au dessus de la tuyauterie du haut( car zone non irriguée. A bientôt pour voir les belle photos.

Nemo56
membre actif
membre actif

Masculin Nombre de messages : 115
Localisation : Vannes
Date d'inscription : 03/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Nemo56 Dim 8 Jan - 22:28

Je voulais marquer nikel et pas nike

Nemo56
membre actif
membre actif

Masculin Nombre de messages : 115
Localisation : Vannes
Date d'inscription : 03/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  rybusy Lun 9 Jan - 18:55

Sais-tu que tu peux éditer ton post pour le modifier ?

En haut à droite de ton message tu as une icone orange qui représente une feuille (la 3eme). Tu cliques et tu peux modifier ton texte.... magique ! Wink
rybusy
rybusy
membre fidèle
membre  fidèle

Masculin Nombre de messages : 2232
Localisation : Besançon
Date d'inscription : 02/06/2007

http://pagesperso-orange.fr/Mon.Aquaterrarium/

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Nemo56 Mer 11 Jan - 20:39

En effet oui, merci Idea

Nemo56
membre actif
membre actif

Masculin Nombre de messages : 115
Localisation : Vannes
Date d'inscription : 03/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  olivetzou Jeu 12 Jan - 8:56

20 min d'un coup n'est pas forcément utile si au bout de 3 min ta toile coule déja énormément dans ton bac. L'aquanappe n'a pas un pouvoir de rétention énorme.

Pour l'arrosage, j'arrose mon mur (2.00m²) 5 min toutes les 1h30 de 6h00 à 23h59, avec cette méthode m'a toile ne sèche que la nuit (et encore) ce qui ne fait pas forcément de mal aux plantes.

olivetzou
nouveau membre
nouveau membre

Masculin Nombre de messages : 60
Localisation : 33
Date d'inscription : 02/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Sam 14 Jan - 8:07

Actuellement,je suis a 20min toutes les 3 heures et c'est vrai que ça a l'air un peu sec par moments,je pense faire comme toi et passer a 15 minutes toutes le 2 heures,réglages a parfaire encore....

A part ça,les plantes placées la semaines dernières on l'air de tenir,mais je dois en rajouter,ça a l'air dépouillé pour faire une belle photo.
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Mer 18 Jan - 18:11

Eh bien voila,aujourd'hui,je peux dire que je suis satisfait du résultat actuel;dix jours pour la majorité des plantes placées sur l'aquanappe et pas encore de perte a déplorer (pourvu que ça dure!)et il y a meme des nouvelles pousses sur certaines d'entre-elles.

J'ai également planté la partie aquatique mais je trouve le bac TRES sombre;j'ai peur d'y perdre les plantes placées.Je pense que je devrais bricoler le réflecteur de l'ampoule,elle éclaire plus la pièce que les 60cm au carré!

Pour l'irrigation,c'est 15 minutes toutes les 2 heures et une pulvérisation manuelle journellement,ça a l'air d'etre un bon compromis.

Je vais ce week-end aller chercher de l'helxine et puis je pense laisser évoluer ça tranquillement jusqu'a l'introduction des habitants du bac d'ici une quinzaine de jours.

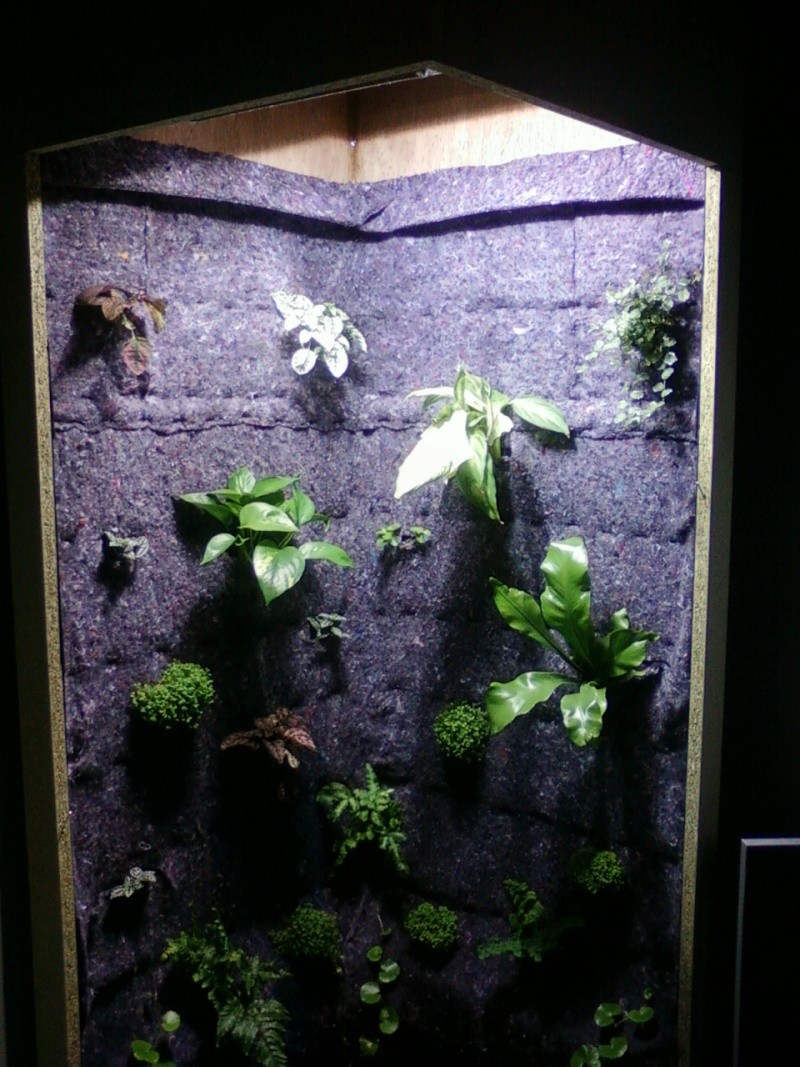

Maintenant,fini le bla-bla,voici les images(désolé pour celle de la partie aquatique,y a beaucoup de reflets):

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo025

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo026

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo027

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo028

Plus tard,faudra que je pense a la finition extérieure quand meme.
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  pineapple chunk Mer 18 Jan - 18:28

Tres joli je suis fan agreable hate de voir ton palu une fois la vegetation plus grande

pineapple chunk
nouveau membre
nouveau membre

Masculin Nombre de messages : 74
Localisation : marseille
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  phill Mer 18 Jan - 19:54

très chouette cette installation

en effet la partie aquatique est sombre
privilégie les fougères de java pas trop gourmandes en éclairage
phill
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11973
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Faleyc Mer 18 Jan - 23:07

c'est du bel ouvrage.

superbe palu

Faleyc
nouveau membre
nouveau membre

Masculin Nombre de messages : 29
Localisation : Val d'oise
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  La Tulipe Jeu 19 Jan - 11:42

..Rigolo j ai l impression de revoir mon palu ... Beau boulot !!!
La Tulipe
La Tulipe
nouveau membre
nouveau membre

Masculin Nombre de messages : 71
Localisation : Haute Savoie
Date d'inscription : 25/07/2009

http://pagesperso-orange.fr/LaTulipe/

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Dim 22 Jan - 8:20

Merci pour les compliments,je modifie un poil la plantation du mur et je reposte des photos rapidement....
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Clioboy01 Mer 25 Jan - 18:16

Voici la plantation qui je l'espère sera la pour un bout de temps(c'est encourageant,il y a pas mal de nouvelles pousses)

Merci pour l'info phill;il y a en ce moment dans le bac de la fougère de java,de l'anubias et prochainement de la mousse de java....a suivre.

J'ai modifié aussi le toit du palu afin de mieux diriger la lumière en ajoutant une bande en agglo hydro.J'ai aussi posé une tole alu pour agrandir le réflecteur présent.

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo029

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo030

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Photo031
Clioboy01
Clioboy01
nouveau membre
nouveau membre

Masculin Nombre de messages : 78
Localisation : Saint-ghislain (Belgique)
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Mon premier mur végétal aquaponique sur un bac cubique de 60cm Empty Re: Mon premier mur végétal aquaponique sur un bac cubique de 60cm

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
