L'Eco-Palu de phill (photos)

Message  phill le Ven 20 Fév - 18:41







- Une vision plus écologique de la conception du décor
- une approche plus économique de l'éclairage sans doute à base de leds
- quelques modifications de la cuve dont la fermeture et l'ajout de vitres coulissantes
- partie aquatique de 20 litres env. avec sol nutritif Denerle
- partie terrestre composé uniquement de bloc de tourbe blonde



- coté plantes une majorité de mousses et spécimens à petites feuilles
- coté habitant............rien je pense pour palier à un manque de temps à consacrer à leurs maintenances
- Pieds de vignes pour le bois
-feutre aquanappe 900gr/m2 collé sur les parois et irrigué par une pompe new jet 600

C'est parti

On vide tout, on fout de l'eau partout et c'est le joyeux bordel



Ensuite j'attaque les découpes de verre le coupe verre ne coupe plus bing ça casse et rebing ça recasse bref après avoir rempli la remorque de verre cassé Razz
J’exagère à peine Razz

Petite précision le verre était dans le garage quand j'ai acheté la maison il ne m'a rien coûté enfin si ..........une maison

Coupe verre neuf, et on repart pour créer de quoi fermer la cuve avec aération basse et haute
Des petit profilés alu couleur argent pour masquer les coupes et donner un petit coté design


Dernière édition par phill le Dim 29 Mar - 12:19, édité 1 fois
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Sam 21 Fév - 7:28

l'AERATION

Une étape importante à ne pas négliger ....

J'ai repris le principe de presque tout les terrariums en verre collé: une ouverture sous les portes donc en bas et une autre dans la galerie en haut, c'est logique Razz

Un schéma provenant de dendroboard.com est très explicite





Pour fermer cette ouverture une plaque alu perforée




J'ai encore la possibilité de rajouter des ventilos si nécessaire en partie haute

NOTA

Bon nombre d'entre vous on sans doute fait l'expérience des fuites d'eau du à ce système d’aération basse

En effet l'eau qui tombe sur la grille perforé lors des brumisations importantes passe à travers cette grille et se retrouve dehors

J'ai donc collé une cornière alu qui servira de gouttière et évitera de mouiller le meuble



Dernière édition par phill le Sam 21 Fév - 17:19, édité 2 fois
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  furax le Sam 21 Fév - 9:39

Pratique la gouttière, car effectivement ça fuit souvant pas la.
Par contre je n'ai jamais compris ce système d'aeratuion, c'est pourquoi sur le terra de mes phelsu jamais mis l'aération verticalement et non horizontalement comme on le voit souvant.
Du coup je n'ai jamais eu de fuite.
avatar
furax
membre actif
membre actif

Masculin Nombre de messages : 108
Localisation : Sedan
Date d'inscription : 04/02/2015

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Patrice_B le Sam 21 Fév - 12:48

Mais l'eau tombera de toute façon sur le sol ...
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4446
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  flyingman le Sam 21 Fév - 13:25

On remarquera la vitesse de mise en place d'un paludarium avec décore naturel!
Phill, est-ce une jardinière, avec des billes d'argile, que je vois suspendue?

flyingman
nouveau membre
nouveau membre

Masculin Nombre de messages : 42
Localisation : Embrun(05)
Date d'inscription : 10/02/2015

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Sam 21 Fév - 14:18

Mais l'eau tombera de toute façon sur le sol ...

Dans mon cas c'est impossible puisque tout autour de la cornière c'est siliconé et que cette dernière fait 4 cm de haut

Oui j'avais avant une jardinière remplie de billes d'argiles
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Sam 21 Fév - 17:36

LE DECOR

Le décor sera simplement composé de ceps de vignes , le moins chère des bois disponible en magasin car j'ai rapidement été refroidi par le tarif des racines de mangrove à 79 euros modèle xl affraid affraid

Mais avant de les mettre en place il était nécessaire de créer un emplacement pour les pompes d'irrigation et de fontaine
Donc encore un peu de verre et quelques déchets Razz Razz Razz  et cela fut fait

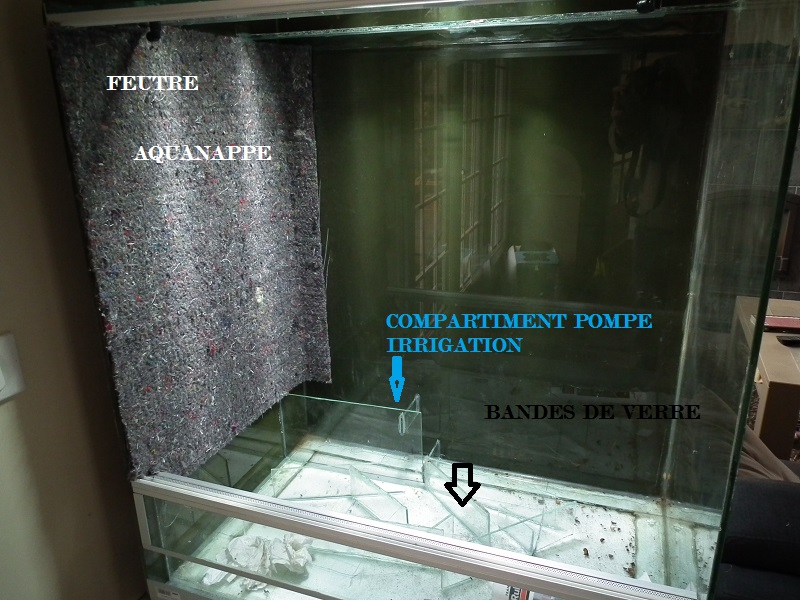

Les bandes de verre au sol vont me permettre de mettre du gravier en épaisseur et de retenir l'ensemble pour ensuite y placer des pains de tourbe

Je commence aussi à coller au silicone de l'aquanappe900gr/m2

Les 2 ceps de vigne brûlés sont solidarisés avec de grandes vis inox et le reste du feutre collé

avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Sam 21 Fév - 18:03

LA BRUMISATION




La pompe utilisé est celle dont j'ai fait le test ici
Les buses sont anciennes et proviennent de ce site

Pour placer ces dernières il me fallait percer le verre de la galerie, j'ai donc acheter chez leroy merlin un kit de perçage assez efficace  composé d'un foret diamant (12 mm pour moi) et d'un guide de perçage muni de ventouses, le forage se fait a l'eau : Tivoly Diamon

Il faut compter 2 à 3 minutes pour faire un trou dans du 5mm avec une visseuse  14.4 volt



Apres essais , 2 buses sont largement suffisantes
Le placement devant les vitres n'est pas forcément un emplacement idéal et génère beaucoup d'eau sur la grille d’aération basse, elles seront donc décalé vers le fond

Pour commander cette pompe j'utiliserais un Brennenstuhl Programmateur Digital acheté sur ce site

Je remplacerais aussi le filtre de la pompe


la réserve d'eau de pluie se fera dans un jerrican de 10 litres

NOTA au cas ou le programmateur serait défaillant et que la pompe vide cette réserve dans le bac il est prévu que ce dernier puisse recevoir cette eau en excès, le cas écheant un trop plein est plus que conseillé
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Dim 22 Fév - 17:31

Les différentes phases de constructions sont achevées il est temps de passer à l'installation des blocs de tourbes

J'ai choisi ce support de culture car il est acide et devrait plaire aux mousses, ces pains sont de plus très compactes et permettent de monter une "zone de rive" très facilement sans artifices, sur ce que j'ai pu voir sur le net les plantes ont l'air de bien s'y ancrer enfin bref je voulais essayer  Razz

Quelques détails sur la tourbe blondes ici



J'ai commander 4 pains chez Dendroworld et finalement avec 2 pains j'avais assez

Ils sont gros 40 cm de long sur 15 env.





C'est très compacte et dur, idéal pour couper à la scie mais après trempage c'est beaucoup plus souple et malléable mais ça reste un bloc cheers
il faut vraiment bien laisser tremper car ça flotte facilement ensuite plus de soucis .

je mets le sable comme prévu à l'emplacement des pains pour rehausser la zone terrestre (pains de tourbe)



Ce qui donne au final avec quelques mousses récupérées dans le jardin

avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Dim 22 Fév - 18:19

L'ECLAIRAGE

On en a parlé longuement sur le forum, j'ai choisi un éclairage leds bien conseillé par notre ami perok68 puis Patrice avec l'intervention d'Alain
J'ai finalement opté pour le moment vers le moins chère les leds SMD 5630 en ruban de 5m

http://fr.eachbuyer.com/5m-5630-smd-white-300-led-flexible-light-strip-waterproof-ultra-bright-p357534.html

Le ruban est sécable tout les 5 cm

Pour l'instant j'ai mis 4 morceaux de 70 cm chacun soit 42 leds par bandeaux ce qui donne 21 watts x 4  (comme les leds ne sont pas poussées je pense que ça fait beaucoup moins)

L'important c'est le résultat est là je suis étonnamment surpris par la puissance d’éclairage  cheers par contre c'est blanc et demande un ajout de blanc chaud



Pas flagrant en photo mais bon

Reste maintenant à faire un truc propre, sans doute une règle de maçon pour 3 bandeaux et pourquoi pas un système de raccord plus propre que les soudures



Chaque modules pouvant aussi être raccordé entre eux (module= morceau de règle ) avec ça (mâle et femelle)



ce qui permet de déconnecter facilement chaque rampe
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Patrice_B le Dim 22 Fév - 20:13

Génial Phill ! Super reportage, merci.

J'avais vu de tel raccord (le premier) au boulot chez un fournisseur, ce serait bien plus simple que les soudures en effet. et surtout amovible !
Le premier qui en trouve diffuse l'info ;-)


Dernière édition par Patrice_B le Lun 23 Fév - 23:13, édité 1 fois
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4446
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Dim 22 Fév - 20:15

je commanderais sans doute demain plus un autre bandeau leds blanc chaud avec son transfo pour le commander à part
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Patrice_B le Dim 22 Fév - 23:24

Ca a un nom les sortes de connecteurs ? Un lien sur EachBuyer ?
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4446
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Patrice_B le Dim 22 Fév - 23:36

avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4446
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Lun 23 Fév - 7:14

Non ceux là sont spécialement conçus pour les bandeaux leds du site pré-equipé

C'est ceux là http://www.inovatlantic-led.fr/accessoires-mono/9-connecteur-monocouleur-d-angle.html#/pour_ruban_led-mono_5050_5630 ils sont adaptés aux rubans 5630

pas trouvé en 2 fils chez eachbuyer juste ça

avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  fuino le Lun 23 Fév - 9:33

explications super comme toujours Very Happy tres chouette post
j'ai une petite question,dans un bac fermé sans aération,peut on faire tourner des ventilos en permanence pour faire le renouvellement d'air?ou faut il absolument des aérations ?
avatar
fuino
membre actif
membre actif

Masculin Nombre de messages : 227
Localisation : belgique
Date d'inscription : 19/08/2014

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Thom29 le Lun 23 Fév - 11:55

Ah c'est un montage en série? J'avais cru comprendre qu'il fallait faire un branchement en dérivation de chaque bandeau pour qu'ils reçoivent tous la même intensité. scratch
avatar
Thom29
membre actif
membre actif

Masculin Nombre de messages : 284
Localisation : Morlaix
Date d'inscription : 03/05/2014

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Lun 23 Fév - 13:17

Fuino
tu peux pourquoi pas mettre un ventilo mais tu ne peut renouveler l'air sans ouverture tu vas donc juste brasser l'air.

Thom67
c'est en série car la baisse de tension c'est au delà de 10 m voirici

avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Thom29 le Lun 23 Fév - 13:29

Super, merci Phill, je n'ai pas le temps de lire ça maintenant je suis en train de lire des infos sur les cabanes dans les arbres pour mon mémoire ^^ mais je suis sûr que ce soir après un peu de study j'aurais tout compris ^^ Merci merci Wink
avatar
Thom29
membre actif
membre actif

Masculin Nombre de messages : 284
Localisation : Morlaix
Date d'inscription : 03/05/2014

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Patrice_B le Lun 23 Fév - 23:12

Merci Phil, celui de Inovatlantic me conviendrait je pense...

thom67 a écrit:Ah c'est un montage en série? J'avais cru comprendre qu'il fallait faire un branchement en dérivation de chaque bandeau pour qu'ils reçoivent tous la même intensité. scratch

Perso je les monte en //, et ce petit raccord,  si je l'adopte je le coupe en deux, et sur la partie fil je monte un raccord rapide pour retirer facilement une bandeau au cas ou ...
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4446
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Mar 24 Fév - 7:48

Je fais une connerie en branchant en série Patrice ? je crois pas mais bon je me renseigne  Razz

Si j'en juge par cette page en leds forte puissance je peux aller jusqu’à 5 mètres


Dernière édition par phill le Mar 24 Fév - 8:39, édité 1 fois
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Thom29 le Mar 24 Fév - 8:30

Je crois que je vais attendre la fin de vos tests et vos retour ^^ geek mais merci pour toute ces précisions Wink
avatar
Thom29
membre actif
membre actif

Masculin Nombre de messages : 284
Localisation : Morlaix
Date d'inscription : 03/05/2014

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  phill le Mar 24 Fév - 18:48

On va jouer les testeurs alors Razz Razz Razz

demain j'aurais les leds blanc chaud et le connecteurs je vais pouvoir attaquer les rampes
avatar
phill
Fondateur
Fondateur

Masculin Nombre de messages : 11477
Localisation : Oise
Date d'inscription : 27/08/2005

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Patrice_B le Mar 24 Fév - 18:52

Je vois pas l’intérêt de les monter en série mais je me renseigne ;-)

Tu as prix quoi comme connecteurs finalement ?
avatar
Patrice_B
membre fidèle
membre  fidèle

Masculin Nombre de messages : 4446
Localisation : Beziers
Date d'inscription : 15/05/2008

http://patrice-b.over-blog.com/

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  alain34 le Mar 24 Fév - 19:01

les deux montages sont valable sur le plan fonctionnement, c'est la m^me chose, c'est plus une histoire de puissance donc d'intensité qui va circuler dans les fils, la base étant de 4A par mm² si on utilise du fils pour hp rouge noir ou celui de rallonge bleu et marron trés courant vendu au mètre ou en rouleau de 5/10m ils font 0.75mm² donc 3A max , avec du 12v cela fait du 36 watts, si on a deux longueurs de cordon en 18w le série sera suffisant, si on a deux longueurs de 36w le branchement parallèlle sera obligatoire pour éviter l'échauffement des fils

alain34
nouveau membre
nouveau membre

Masculin Nombre de messages : 27
Localisation : 34HERAULTMAGALAS
Date d'inscription : 10/01/2015

Revenir en haut Aller en bas

Re: L'Eco-Palu de phill (photos)

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 6 1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
