le palu de thierry

je reviens au sujet .... perso je colle mes plaque qu'avec de la colle polystyrène je n'ai jamais eu de soucis ... c'est sec en 24h .... et sec au point que ça s'arranche au decollement

conseil, ne prenez pas du premier prix

bonjour tous le monde

Merci Phill pour la nouvelle section que tu as crée j y passerais tout a l heure bon place a la maj

pour tous ce qui est ventilation un réducteur pvc 100 /80 , chaque ventilo a les angles coupes ensuite entourer de mousse pour joint porte , fenetre et ensuite mis coté 100 et brancher sur les gaines cote 80 .Le tout tenu par un collier pour tube pvc


résultat




en place ( celui au pales rouge est la pour le brassage de l air dans la galerie)



celui avec tuyau pvc gris est l extraction du palu une haute une basse de chaque cote du palu(droit, gauche)


boitier transparent (plexy) fabriquer maison venant de la lampe centrale (hps 400) permettant d envoyer l air chaud dehors ou dans la maison( l hiver)


lampe sans ampoule


Chaque ventilateur sera controlé par un variateur pour la vitesse et le bruit et par un automate suivant les conditions voulues(humiditee,temp etc)
ventilateurs extraction palu 3
ventilo extraction galerie 1
ventilo intraction palu(pas en place)
ventilo intraction galerie 2
ventilo brassage galerie 2
ventilo brassage palu (pas en place)
ventilo extraction lampe hps 1

certains ventilos sont de type pc mais étanches pour leurs fonctionnement en milieu humide de marque nanoxia waterproof (la peau des f....) ils sont vert fluo

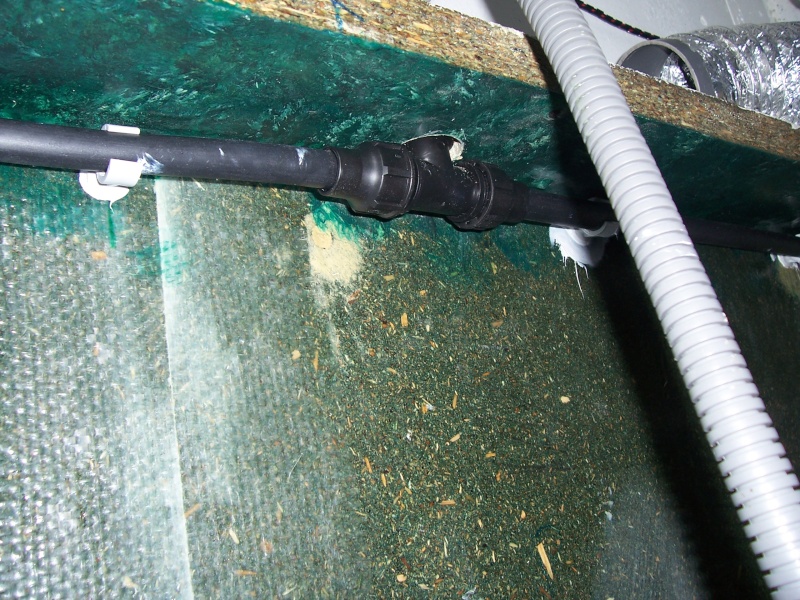

installation du tuyau pour le goutte a goutte tout le tour haut du palu les goutteurs seront mis une fois la déco faite




pour la partie technique si vous voulez de plus amples explications n hésiter pas il me reste tous le locale a faire j ai tous le matériel il me manque que l osmoseur normalement et on avait trop envie d attaquer la déco
:bounce:

pour la déco on fait (mon fils ,ma femme et moi) une grande partie aquatique (je sais mais aprés ca me permet de virer l aqua qui est dans la piéce(surtout de récuperer la cuve!!! ))qui est ensuite partiellement recouverte par une corniche qui agrandie la partie terrestre .La partie aqua sera éclairée par des bandes de leds étanches 6500k fixées sous la corniche .

toutes les faces du palu sont recouvertes de polystyréne extrude en 40mm sauf le cote fenetre qui sera moins épais

tous cela pour pouvoir avoir une base de déco et par le fait de grandes plaques collées , une meilleur étanchéitée (je sais déja il y a la résine mais bon)

le fond du palu (partie sol) est recouverte aussi et la déco collée dessus

les différentes couleurs et épaisseurs sont dues au fournisseurs et surtout aux promos, vue la quantitée

en place sans etre collé .La colonne orange est un essais et ne sera pas présente sous cette forme.




les plaques sont coupées avec un chargeur de batterie equipé d un fil résistif (vieux radiateur soufflant )dispositif utilisé en modelisme


et le collage (le mille feuilles)




ensuite on a fait des boudins et forme en fondant le poly au décapeur thermique et en utilisant de la mousse expanssive mais je n ai pas fait de photo


ensuite le tout recouvert de colle céramique étanche sika avec des fibres par endroit et pour finir cela sera couvert par du sika pour cuvelage blanc avec des pigments

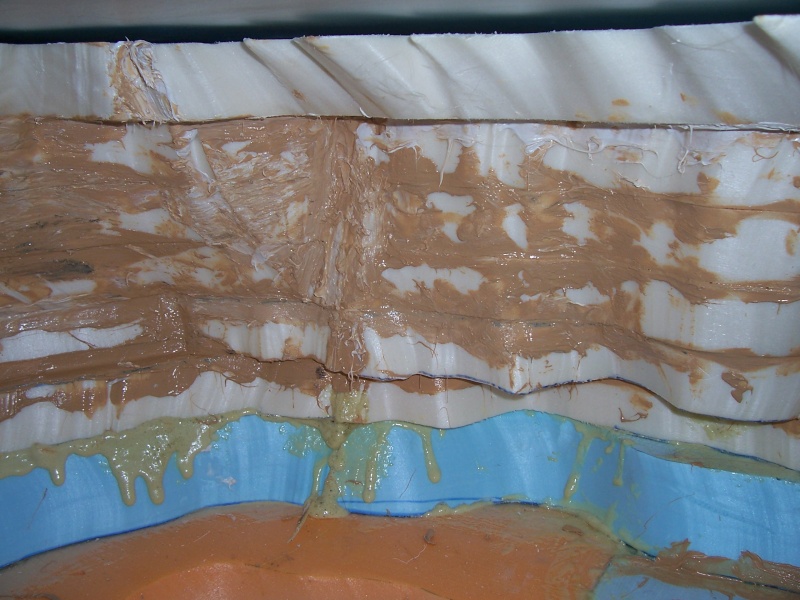

avec la colle



avec la corniche





sous la corniche qui sera coller quand le bas sera mis en couleur



voila on en est a la corniche et aprés on attaque la partie terrestre

aspiration et rejet de l aqua



partie sur la corniche ou le tuyau d évacuation de surface passera


le niveau de l eau sera plus ou moins a la moitié de la partie bleu de la corniche.

Bon voila je vous tiens au jus pour la suite ,si vous avez des questions c est avec plaisir

slt le Pelu

je verrais ca pour la partie terrestre , pour l aquatique j etais pas satisfait ou alors j ai pas assez attendu le sechage(marque ni clous ni vis)

ça avance super !

Tout d'abord Merci

Merci car j'adore ce genre de post bourré d'idées, de photos et d'explications

Il aura fallu certainement pas mal de temps pour mettre tout ça en ligne et c'est sympa de l'avoir fait

Maintenant le travail

C'est superbe et le travail de mise en forme du décor est très belle et très inspirante j'ignore si c'est le but recherché mais je vois un fond caverneux bourré de cavités en tout genre

A trois vous avez vraiment fait du bon boulot et il en reste (passer du sikatop là dessus va être un gros boulot)

Bon courage et j'ai hâte de voir la suite

je rejoins Phill ... merci pour le partage

vous etes pas trop de 3 en faite .... beau boulot, la structure deco de l'aqua est reussit ... arme toi de patience car je pense que ton palu va etre tres jolie ... c'est bien partie en tout cas

Concernant l'eclairage on aperçois le cooltube ... que vas tu employer une sodium ou Metal halide ? quelle puissance ?

la suite la suite

salut
tres tres beau ce debut ta partie aqua va etre pas mal du tout.
tu achete ou tes produit sika, c'est dur a mettre en oeuvre?
je me demand si je ne vais pas faire comme ca pour ma cascade le rendu en serai plus realiste je pense

re

merci a tous

Rybusy
ca avance doucement mais surement j évite la précipitation pour bien réfléchir a tout, avec l aide du forum.

Phill

pour le fond caverneux il est fait expres car le fiston en voulait un ,mais ca sera éclairé et cela permet d avoir plus de partie terrestre en surface et plus de partie aqua

effectivement il reste beaucoup de boulot mais c est pour ce faire plaisir donc on compte pas(pour le sikatop on a prevue un weekend pour les 2 couche une blanche donc nature pour etre sur d etre passer partout et l autre en couleur)

Le Pelu

3 c est ce qu il faut ,en famille c est plus cool.
Pour l eclairage une metal halid pour ca couleur en 400w , (car la hps fait orange)plus 1 turbo neon de chaque cote de 110w chacun avec un tube croissance et 1 flo pour chaque,et la je vais voir pour des leds,pour avoir differente luminositee et moins de conso electrique

Sabfab

pour les produits je vais chez point p et en commande car j ai pas trouvé ailleurs

pour l instant je n ai utilise que la colle sika qui est facile et agreable a utiliser, pour donner les formes.(pour le melange un seau et un malaxeur pour perceuse c est nickel)

pour le sikatop je pourrais te dire ca bientot

ok pour la MH .... par contre au vu de ta hauteur le fluo risque d'etre insuffisant

slt Le Pelu

oui j y ai pensé pour les fluos,mais comme la 400w est centrale j espere que la lumiere ira sur les cotes mais bon sans rien dedans les essais sont impossibles car rien absorbe la lumiere,on verra quand sa sera fini, c est facile a rectifier,merci de ta remarque.

Arriver à allier passion et famille c'et super
Bon courage pour la dernière couche ça en fait des recoins...
Vivement la suite.

PS: pour les produits Sika, s'il y a un Samse près de chez vous vous trouverez tout ce qu'il vous faut.

Salut,
Ce doit être un sacrés travail la construction de ton palu.
Bravo à toi !
J'aime bcp l'idée d'en récupérer la chaleur pour la maison l'hiver.

slt

Bocallobroge

pour la couche de sikatop on si colle se week end ,c est vrai q u il y a enormément de recoins mais on va faire ca tranquilou

par chez moi pas de samse que point p pour me fournir

Tourneurdevolant51

oui effectivement c est du boulot , mais c est pour notre plaisir donc rien ne presse ,pour la chaleur ca sera celle de la mh 400w car ca en dégage énormément alors temps cas faire autant en profiter

et merci pour vos commentaires

ventilation double flux pour thierry

incroyable comme réalisation, on attend la suite avec impatience!

je decouvre ce post avec une grande admiration de ta fabriquation en cours. :)
moi aussi j'aimerais en construire un comme le tiens.
je ne peux dire qu'une seule chose pour le moment:

MAGNIFIQUE

mais t'es un malade toi !!!! :shock:

tu peux te dépécher de finir, j'ai trop hate de voir le résultat final !!!! bravo

Ca en est où? J'suis vraiment curieux et impatient de voir la suite. Du grand art.

bonsoir

Une petite mise à jour pour les impatients .Je vous préviens ,il reste du boulot

et merci pour vos commentaires.

la suite

le passage du sikatop209 en 2 couches http://www.sika.com.tn/publish/documents/nt632.pdf

(facile à travailler,pour le haut je finis celui la ,et je prends du sikatop 121 http://www.sika.com.tn/publish/documents/nt610.pdf )

la premiére en naturel ,blanche





ensuite la mise en couleur avec la deuxiéme couche plus les pigments en poudre

trouvé dans un .p

jaune
ocre
brun

Sur cette 2 éme couche ,plusieurs autres viennent nuancer par petites touches .

là le marron n est pas sec





sur la totalité mais avec des parties plus ou moins séches



pour la texture





Le tuyau pvc du bas et la déverse haute de la partie aquatique ,qui rejoint le filtre a décantation externe.

les deux tubes noirs sont un départ et une arrivée d un filtre externe ayant la prise d eau au fond

et le troisiéme servira a alimenter la cascade (mini)



Les tubes pvc ( de 32 ) relies entre eux servent de gaine pour l éclairage leds se trouvant sous

la corniche ( photo a venir pour le choix de gaine en tube )

la bordure de la corniche (partie jaune plus la pente du bleu) est passée au mortier colle,

et ensuite 2 couches de sikatop



la couleur sera mise en uniformité entre le haut et le bas



sous la corniche il y a un éclairage leds (ca servira de teste:D)

http://www.ampoule-leds.fr/neon-led-etanche-24-led-blanc-6500degresk-150degres-12v-connecteurs-p-2393.html

Sous la corniche j ai collé des plaques de tole galva fines recouvertes comme tous le dessous en contact

avec l eau ,de sikatop.

Sur les barres de leds j ai collé des petits aimants https://ssl.1a-magnet.de/fr/pi863768495.htm?categoryId=10

ce qui me permets de fixer ou défixer mes barres sans me prendre la tete



La on voit l arrivée d un tuyau de dessus qui qui sert de gaine , il rejoint la partie technique

Pour enlever les leds je tire sur le fil qui coulisse dans le tuyau ,et le supplément de cable dans

la technique me permet de sortir mes barres de leds par la facade et manipuler les branchements

en dehors de l eau et éventuellement les changer(pour remettre je fait l inverse )fixation facile

grace au aimants

la c est fini le sika s éclaircit mais se fonce avec de l eau dessus








Aprés la fin de la partie aquatique,voila un petit bout de la partie terrestre.

Mise en place de la réserve d eau (9 cm d eau ) de la cascade ,un seau ouvert

sur l avant et le tuyau d arrivée d eau derriére plus un socle collé pour le tenir






comme la partie terrestre ne supporte pas de pression,j utilise du grillage a poule ,

de la mousse pu et quelques bouts de polystiréne extrudé

l armature est faite en plusieurs parties de grillage pour éviter que la mousse pu tombe,

le décor est creux

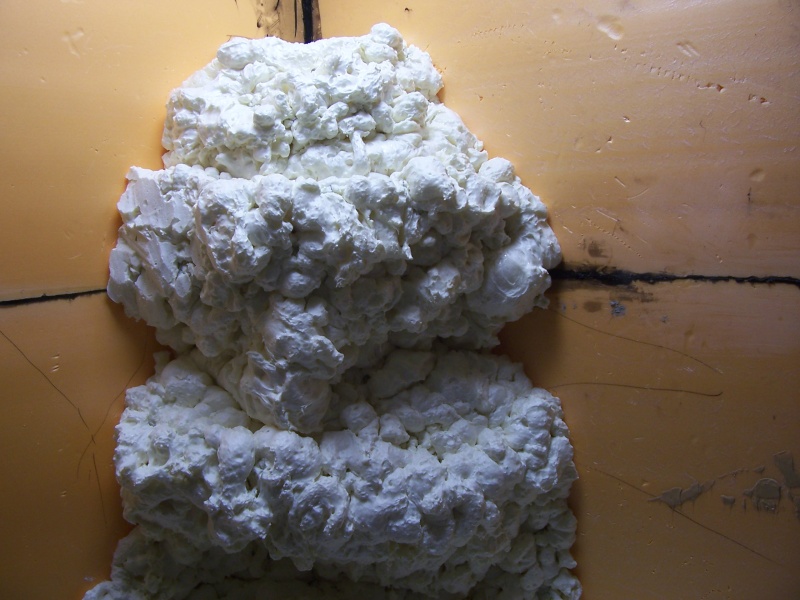

avec la mousse





aprés sculpture ( l arbre est un essai meme principe plus le mortier)




départ a gauche




mise en place en meme temps des pots pour les plantes.N ayant pas recu les pots j ai utilisé

du tube pvc avec un fond en polistyréne extrudé , chaque pot posséde une évacuation et une irrigation.








le chapeau sur le seau s enléve pour avoir accés a un myst maker http://www.google.fr/search?q=myst+maker&ie=utf-8&oe=utf-8&aq=t&rls=org.mozillaofficial&client=firefox-a


la racine de vigne avec 2 autres bouts, sont de la recup

on ne voit pas trop le relief et avec ces couleurs ca fait bizarre mais c est pas fini












Voila pour l instant ,rien de plus.Aprés je pense faire un arbre qui sort plus ou moins du fond

mais cela sera pour la prochaine fois et desolé pour la tartine #:#

J'aime bien les tartines ou ya de la camelotes dessus, et la c'est le cas :)
Beau boulot, vivement la suite

Et bien que de boulot !!!
Ils ont bien fait de demander des nouvelles les petits membres

Oui, on est très contents

Merci pour le partage. Vivement la confiture.

Ben dis donc sacré boulot !!! Bravo !

Belle réalisation ... Me tarde de voir l'ensemble planté

moi j'aime bien le orange en fond !!!! :o non, plus serieusement, je trouve que ton projet est tres bien abouti, bravo.

Par contre, pour la partie aquatique, le rendu actuel ne fait pas très réaliste, j'ai pas fait gaffe dans les explications si il est définitif ou pas, mais j'imagine que une fois en eau avec des plantes, certains défaut seront masqués.

Bon courage pour la suite !!
