petit bac d'un litre pour le plaisir.

Message  sylgrock le Dim 1 Mar - 16:46

Je vous post pour le plaisir, un petit aquarium que j’ai réalisé à l’occasion d’un petit concours sur un forum aquariophile de ma région.
-----------------------------------------------------------------------------------------------------
La tour aquatique.

Voilas un défi intéressant que ce concours de petit bac. Very Happy

Si ont prend le règlement, bac d’1L, contenant libre, décor d’origine naturel et pas d’animaux mais bac viable si besoins.

Voila un bon cahier des charges.

Comme je suis du style à ne pas faire les choses comme les autres et que je n’aime pas Ikea tongue … je n’ai pas voulus m’orienter vers un vas (même si le rendus peut être superbe).

Comme à mon habitude lorsque je bricole "aquario", mes idées viennent avec ce qui me tombe sous les yeux et ici cela n’a ma dérogé à la règle.

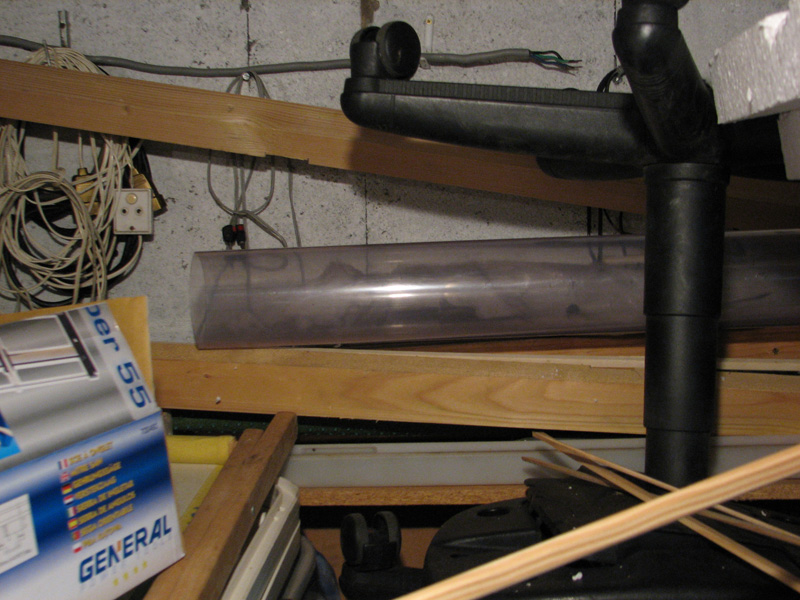

L’inspiration est arrivée avec cette vision dans le bazar de mon garage.



Explication.

Le tube que l’on aperçoit est une chute d’un tube de 5 mètres que nous avion acheté au CALA pour réaliser des écumeurs pour nos bacs d’eau de mer.

Il est d’un diamètre externe de 110mm et d’un mm d’épaisseur.

Mon contenant était trouvé. Wink

Maintenant, pour le décore et les plantes il n’y a que l’embarras du chois dans le jardin et les quelques petit bacs qui me reste, donc il fallait s’attaquer au dernier point du règlement (celui qui m’avais le plus motivé et que les autre ont oublié Rolling Eyes ) à savoir la viabilité dans le temps pour une éventuelle population animal.

Nous savons tous qu’il faut réussir à maintenir une qualité physico chimique de l’eau pour que la vie prospère.

Dans des petits volumes, les changements d’eau très réguliers peuvent suffire mais c’est trop simple à mon gout.

J’ai donc cogité sur la réalisation d’une filtration proportionnelle à mon bac cylindrique d’un litre.

Comme le but initial était malgré tout le concours photos il fallait que cela reste esthétique ou du moins le plus discret possible, j’ai opté pour une décante cachée sous le bac. cheers

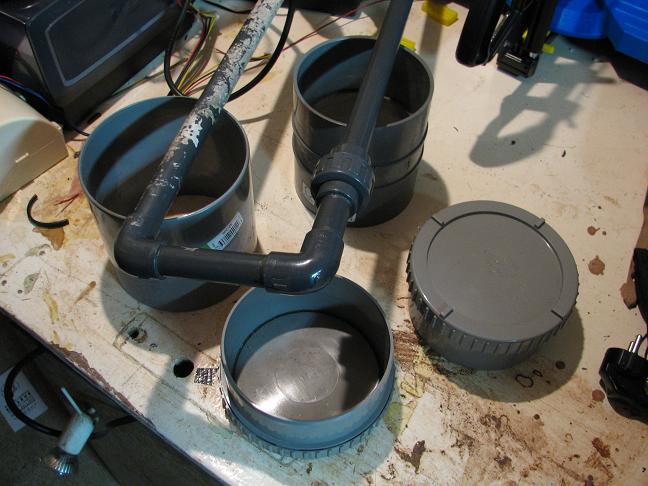

Pour cela j’ai utilisé deux bouchons pvc et un manchon de diamètre 120mm pour le corps du filtre et un manchon de 110mm (taille spécial fausse septique) pour faire la jonction etre le filtre et le tune transparent du bac.



La première étape à été de découper le manchon de 110mm pour en faire un petit anneau à coller sur l’un des bouchons et dans lequel viendra s’emmancher le tube transparent.

J’ai profité du petit épaulement du manchon pour augmenter la surface de contacte sur le bouchon pour faciliter le collage et l’étanchéité.

Deux coup de scie et je récupère la partie centrale du manchon.



En suite il a fallu usiner à la dremel le dessus du bouchon pour centrer le raccord.



Et voilas le résultat une fois en place.



A ce niveau, j’avais une boite hermétique avec sur le dessus un bac indépendant.

Il fallait réaliser la communication « aquatique » entre les deux parties.

Pour que cela reste la plus discret possible, plus tôt que de faire des tuyaux qui courent le long du bac, j’ai choisi l’option colonne centrale avec débordement.

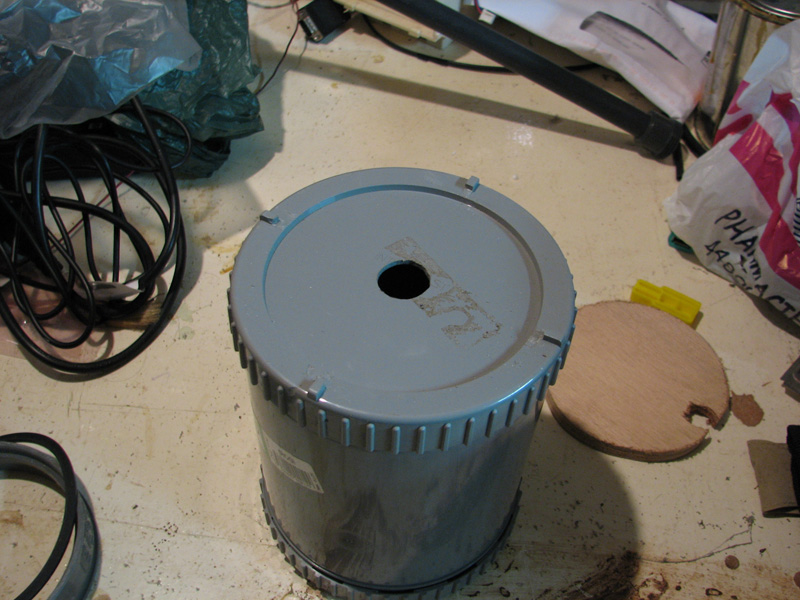

Le bouchon a donc été percé au centre pour y passer la monté et le retour de l’eau vers la filtration.



A ce moment c’est posé une question d’ordre esthétique qui a influencé le chois technique suivant.

Command cacher dans un si petit volume, un tube au milieu du bac ? scratch

La solution qui c’est imposée était de camoufler le tube avec de la plante « grimpante » style mousse de java et riccia mais… dans un tube de 108mm de diamètre intérieure et avec un tube de 20mm au centre, il aurait été impossible de passer les mains pour fixer la mousse…re scratch

Il fallait donc que le tube soit amovible pour permettre l’installation de la plante en dehors du bac puis de pouvoir repositionner le tube de manière simple et étanche.

J’avais des chutes de 20 mm avec des raccords à viser de mon ancienne installation d’eau de mer.







J’ai donc récupéré une jonction que j’ai adaptée au nouveau bac. L’avantage principal était le joint torique d’étanchéité. Wink

Une fois cette partie fini, il fallait réaliser le passage du câble pour la pompe, seul élément qui sortirait de l’ensemble.

Mais comme le bac serait en débordement, la question du niveau d’eau c’est posé dans le filtre scratch . Il falais faire un regard pour pouvoir vérifier le niveau sans devoir tout ouvrir.

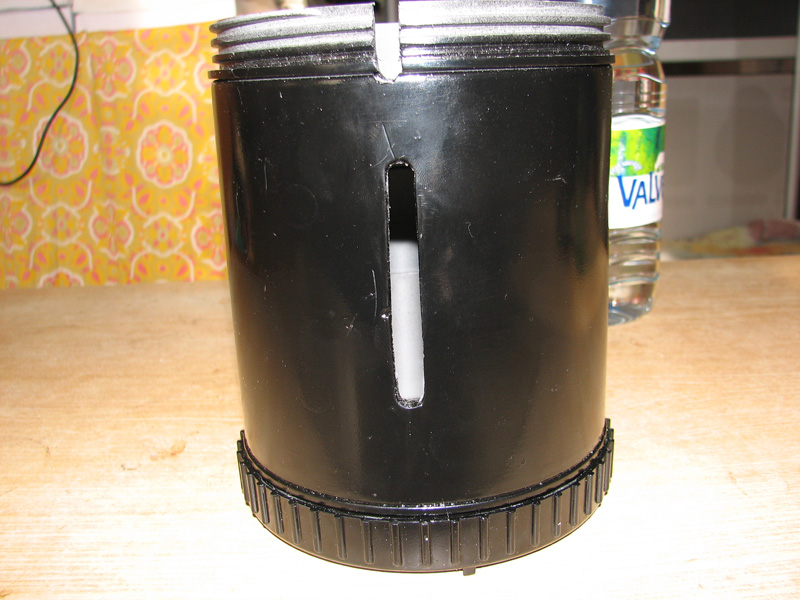

J’ai donc réalisé en plus de l’encoche pour le câble de la pompe (en haut du corps de filtre mais en dessous du niveau du bouchon une fois vissé) un trou houblon.



Au passage, j’en ai profité pour passer une couche de peinture noir sur tout le pvc gris.

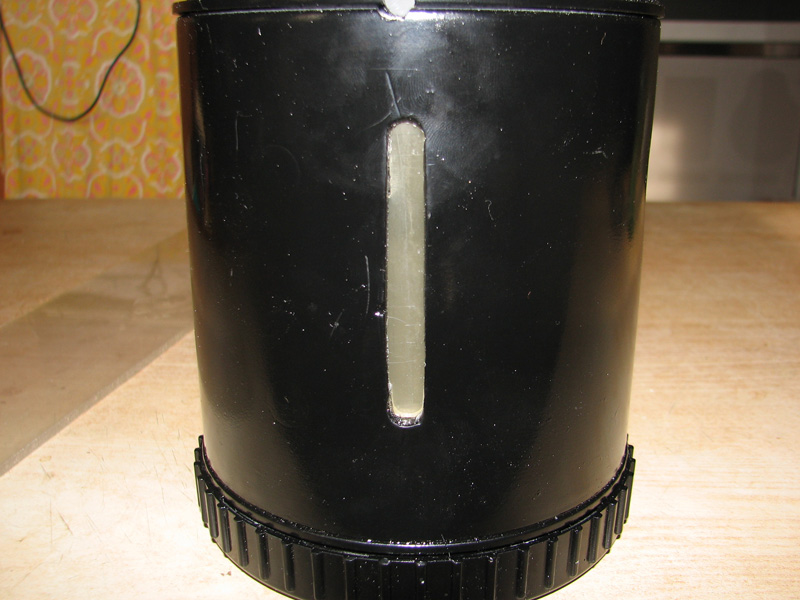

Maintenant, la phase la plus problématique, la réalisation de la « vitre transparente » pour boucher ce trou.

Je suis partie d’une plaque de plexiglas de5mm d’épaisseur, que j’ai taillé pour l’ajuster au mieux a la forme du trou.









Même si la pièce s’emmanchait à force, c’est cette partie qui m’a posé le plus de problème d’étanchéité. No

Si j’avais fait le trou moins long (sans attaquer les tubes des bouchons) le problème n’aurait pas été et le projet n'aurait pas été retardé et je n'aurais pas été obligé de demander un délai supplémentaire pour la date de fin de dépôt des photos…

Le problème de fuite venait de la fluidité de la colle pvc.

Celle-ci coulait et s’infiltrait entre le tube intérieur des bouchons et le manchon extérieur. Ce qui provoquait des bulles d’air et des passages pour l’eau de tel sorte que l’eau décédait entre les deux tube et remontait en suite jusqu’au trou houblons alors que la colle, elle, n’était pas remonté d’où fuite. Suspect :pale:

Il m’a fallut plusieurs tentative d’injection de colle (avec période de séchage à chaque fois entre chaque testes) avant d’obtenir une étanchéité de la structure.

Une fois la fuite métrisée, j’ai pus commencer les tests de mise en, eau du bac et les réglages de débit de la pompe et du débordement.











La pompe est une petite pompe utilisée dans les décante interne. Je l’ai calée en centre de la cuve dans un bloque de mousse bleu et la remontée se fait par un petit tube de 10mm au centre du tube de 20 qui fait la descente.

"photo a venir"

Le débit est suffisamment faible pour que le tube central ne perturbe pas la descente.

Le haut du rejet est orienté vers ce qui serrât l’avant du bac grasse a un petit coude.

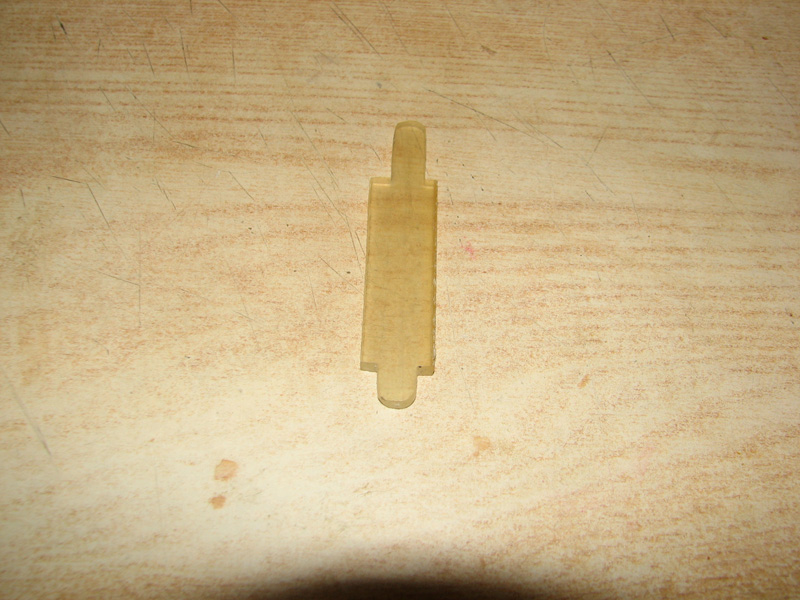

Pour faciliter ce réglage, j’ai fait un petit « peigne » réglable en auteur mais pour facilité l’aspiration de surface j’ai réalisé une petite encoche en V.

L’eau arrive à affleurer le haut du tube.

Si on coupe la pompe, le niveau redescend d’un cm.

Etape suivante, la plantation.

Pour le hardscape, au vus du peut de place disponible, j’ai été obligé de sacrifier la partie bois No (qui peut être symbolisée par le tube centrale)

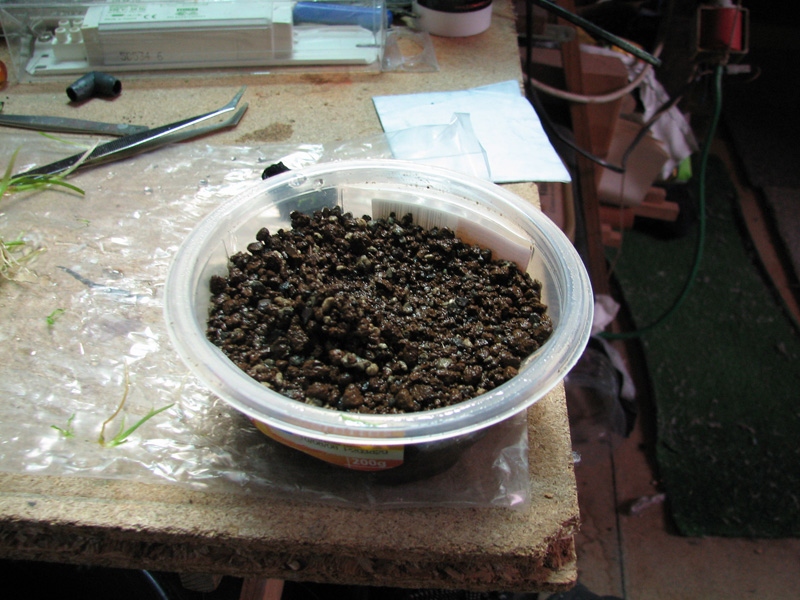

Comme il ne me restait plus beaucoup d’Akadama et aussi pour facilité la manipulation de l’écrou du tube de remonté, j’ai positionné une rondelle de textile au fond du bac (aquanappe).

J’ai commencé par fixer la riccia sur le tube avec un vieux collant noir puis apre l’avoir mis en place j’ai rajouté les plantes. (photo ratée Embarassed )







En suite j’ai mis le sol puis quelques cailloux.





Et en suite fini la plantation avec les derniers brins, un peut de java en espérant qu’elle se développe, un petit pied de pogastemon et sur la gauche un petit rhizome de microsorium..

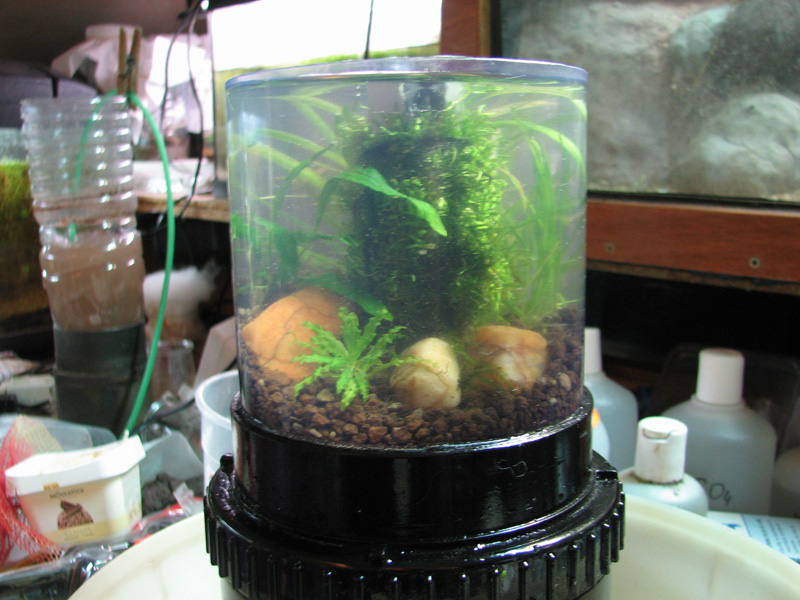

Une fois fini la plantation il ne restait plus qu’a laisser pousser mais avec quel éclairage ? scratch

Hop, « fouillage » dans les vieux cartons et « trouvage » d’un vieux spot HQL80W… :cyclops:

Mais non, je ne suis pas aussi fou que ça… geek

J’ai retiré le ballaste et branché en direct, pour pouvoir monter une ampoule « à led ».





photo de l'ampoule a venir

C’est une ampoule de 1.5w avec 20 leds de 6500°K.

La couleur semble bleu à cause du pvc transparent qui filtre un peut la lumière. 😢

Un peut septique, j’ai aussi gardé l’option de la petite lampe de bureau de 15 w type allogène.

Les photos du concours ont été réalisées avec cette lampe de bureau pour un rendu plus chaud.







Il y a deux semaine entre les photos du montage (ou on voit que le bac est encore dans un saladier pour vérifier si il n’y a plus de fuite) à et les photos présentées au concours.

J’ai aussi changé un peut les plantes qui ne se plaisaient pas

Mon but n’était pas de gagner le concours mes de m’éclater sur la réalisation… et à ce niveau, j’ai gagné. Laughing

Les photos du concours devaient montrer un bac planté d’un litre, pas une usine à gaz surmontée d’un petit bac. Rolling Eyes


Voilas la suite, quelques photos du bac aujourd’hui.

L’ensemble.

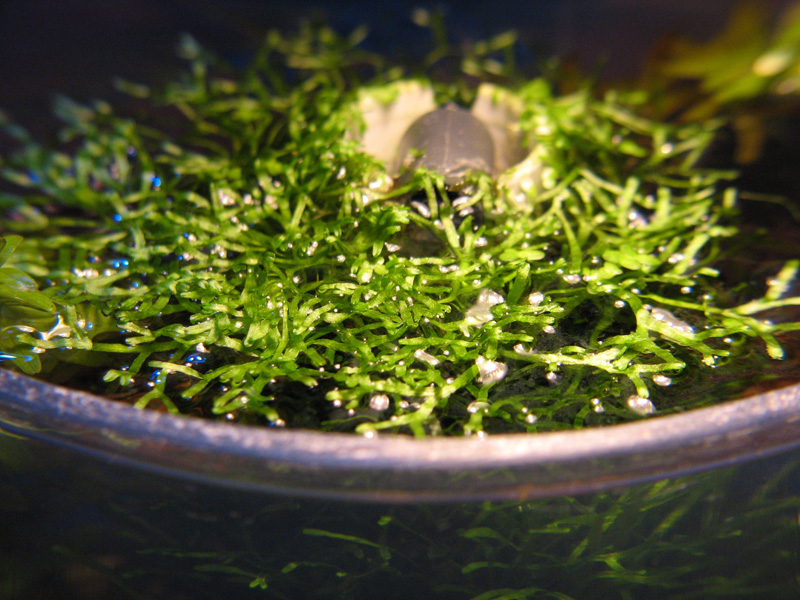

La ricccia qui envahit la surface.





La pogastemon qui pousse doucement mais surement.

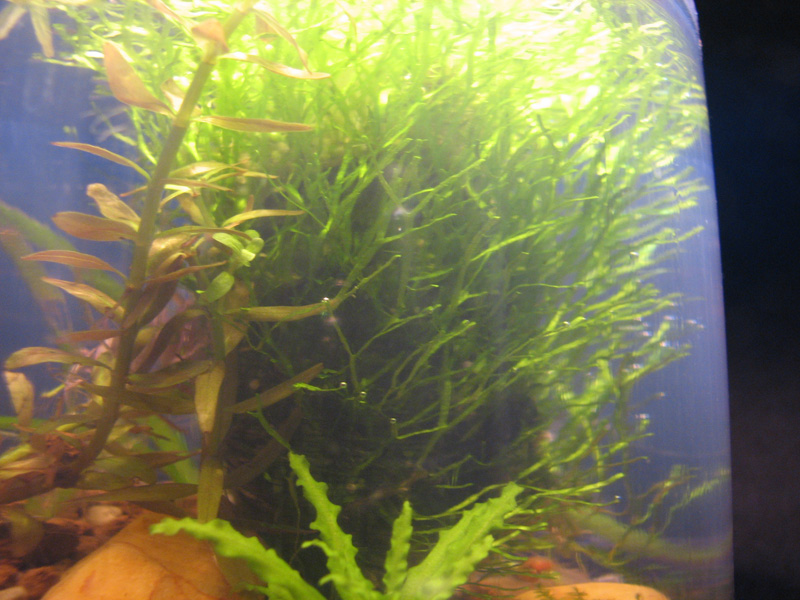

La riccia sur le tronc central,



les brins son relativement long mais c’est une constatation que Thibault avait fait sur sa souche qui s’allongeais après être restée longtemps en mode immergée.

Il se peut qu’elle s’acclimate à ce type de culture de la sorte mais reprend son aspect d’origine une fois en surface.

La lumière et fait aussi mais il y a une évolution dans le temps notable tout de même.

Maintenant, une petite démonstration de maintenance du filtre pour vous montrer la pompe et le reste de l’installation.

Il faut malheureusement vider le bac pour ouvrir le filtre sans risque d’inondation (mais cela serait faisable avec l’eau en prennent son temps, et puis 1 litre, ce n’est pas énorme a bouger mais c’est le manchon pour la fixation du tube central qui rend le fond du couvercle non plat donc bancale).

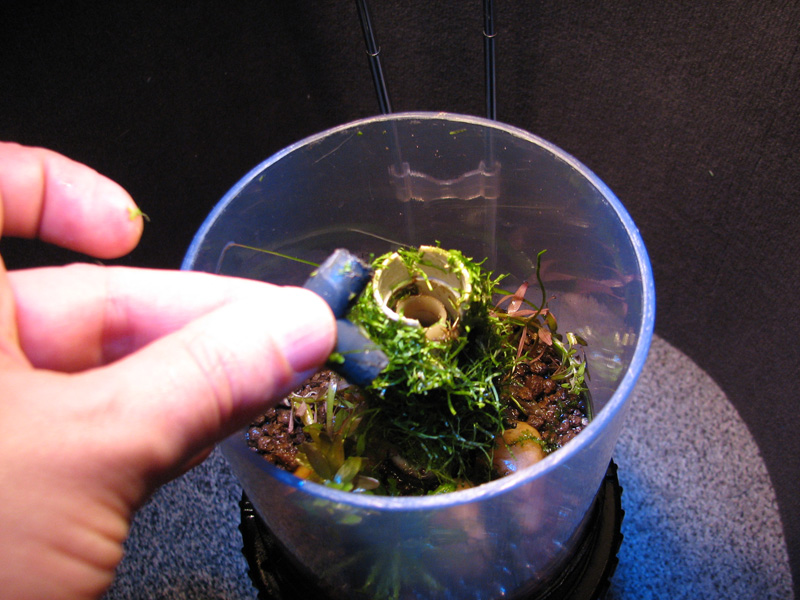

Une fois vidé, il faut retirer le coude de rejet pour pouvoir deviser le couvercle sans forcer sur le tube de remonté et la pompe.



Une fois désolidarisé, c’est là que l’équilibre serait précaire avec l’eau…



Et pour finir, une vision de la pompe et de sa mousse bleu ainsi que le regard du niveau d’eau.



J’attends que l’eau s’éclaircisse un peut après la coupe de la riccia pour vous refaire une ou deux photos.
