Paludarium/Aquaterrarium/Terrarium humide de Patrice_B (Nouveau projet)

Et ça repart ;-)

Rappelez vous (pour les plus anciens, le projet bien avancé de mon Aquaterrarium était stoppé en attente d'aménagement et d'un peu de temps libre.

Ici : https://paludarium.superforum.fr/t1405-aquaterraerium-de-patrice_b

Une lombalgie sournoise m'interdisant en ce moment de jouer avec les parpaings, j'en profite pour remettre le projet en route avec des modifications.

Comme vous le voyez dans le titre, j'ai du mal à classer ce projet, mais nous verrons ça plus tard.

Je vais essayer de vous expliquer ce que je veux faire et surtout poser des questions pour certains points encore un peu obscur, je compte sur les membres de notre sympathique forum pour les éclaircir un tantinet ;-)

Et ensuite j'ouvrirais un sujet pour la réalisation proprement dite.(avec photos ;-) )

On y va ...

Le meuble va être remplacé par un nouveau.

Le mur végétal en sphaigne et les support en tube pvc seront retirés

La vitre avant sera déposée, afin d'avoir l'ouverture des portes sur le devant.

J'envisage de rehausser le palu de 20 cm pour un meilleur équilibre visuel.
La cuve en verre devrait faire L 120 cm H : 110 cm l : 60 cm. Le meuble devrai faire dans les 80 cm de haut.
La partie aquatique devrait faire dans les 20 cm peut-être 30 cm (et se fondre dans le décor).

Que pensez vous des proportions entre terre et eau ?

La galerie d'éclairage en bois sera modifiée pour lui donner moins de hauteur, tout en gardant les 8 cm pour cacher les brumisateurs.

Suppression des ouverture sur les cotés, avec soit garder une petite ouverture sur le coté gauche ou bien une partie de vitre apparente, le décor couvrant le reste des cotés.

La cuve sera percé soit sur la vitre de dessous soit restera percé sur la vitre arrière, voir pour l’accès a la crépine...
Le meuble contiendra la réserve d'eau osmosé (la plus grosse possible) car je n'ai pas la possibilité de faire un branchement direct à l'osmoseur + électrovanne, ainsi que la cuve de filtration, et tout le matos technique.

Je pense placer des roulettes sous le meubles, mais je ne connait pas trop le poids de l'ensemble...
Je ne voudrais pas des grosses roulettes qui augmenterait la hauteur de l'ensemble qui va avoisiner les deux mètres.
J'en ai vu qui acceptent 50 kgs , donc 4 feraient 200 Kgs de charge, je crains que rien qu'avec l'eau et la réserve on y soit. déjà...

En mettre 6 ?? Des roulettes avec blocage de roue ou pas ?

Le meuble sera fait d'un châssis tube acier 30 x 30 de 120 x50 (pour utiliser ce que j'ai de dispo), la plaque de bois recevant la cuve sera donc 10 cm plus grande mais ce n'est pas un soucis) sera habille de médium.

Merci de votre aide pour la taille de la cuve et les roulettes....

A suivre...

un petit schéma c'est plus parlant

Alors je pense qu'avec 30 cm d'eau tu peux revenir sur une hauteur de 90 cm (1/3; 2/3)

ton verre fera combien d’épaisseur

Pour le calcul du poids du verre j'ai trouvé ça

Merci beaucoup Phil pour le schéma.

Surtout que 30 c'est le grand maxi, je mettrais surement moins, donc possibilité de laisser en 0.90 de haut...

La cuve ferait à la louche 8 kg, donc je compte 10 kgs de verre je suis tranquille... (en comptant du 8 mm partout alors que le devant sera en 4 mm (portes))
Mettons 30 cm de hauteur d'eau (il n'y en aura pas autant) ça donne 216 litres brut, je dirait 150 litres en réel, (avec la place prise par le décor) donc 150 Kgs (et c'est généreux)...

Plus le poids du meuble (aie) et le décor .... va falloir des roulettes costaud...
Avec 50 kgs par roulettes x 4, on est un peu juste (200 kgs )...

Soit je trouve des roulettes plus costaud (sans avoir des trucs trop haut), soit j'en met 6 ce qui ferait 300 kgs...
Le plus lourd sera le meuble, mais aucune idée du poids...

Attends....... 8 kilos j'ai des doutes là

j'ai vu des roulettes qui supportent plus de 100 kilos ici

Tiens avec cette page je trouve 80 kilos même sans le devant on est loin des 10 kilos

Je recalcule ça ce soir en rentrant.

Merci pour le lien Phil, j'irai voir ça ....

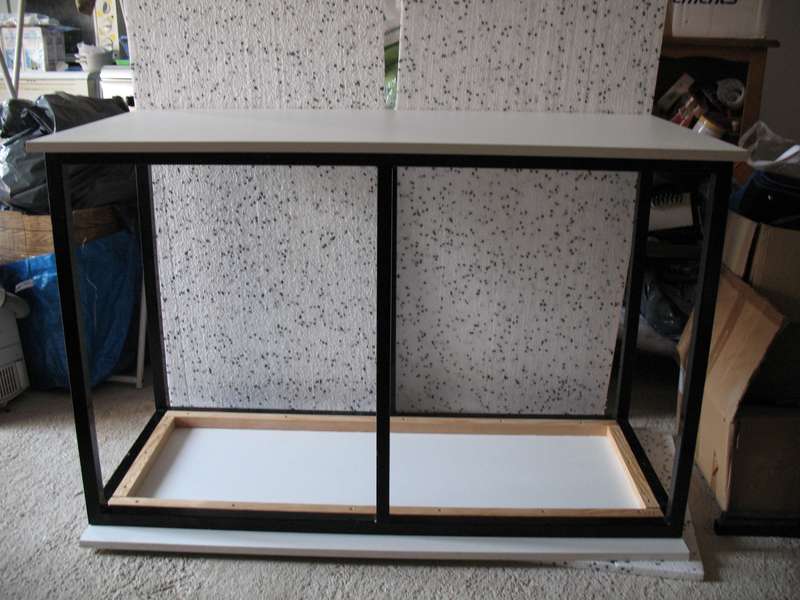

Vite fait, une photo du chassis acier (posé sur le coté) qui servira de base de départ.
(désolé pour le fatras dans le garage :-) )



Et la avec le dessous et le partie qui recevra la cuve.



A tout...

c'est le bordel dans ton garage on dirais le mien
en fait je trouve 10 kilos pour un seul coté

phill a écrit:c'est le bordel dans ton garage on dirais le mien
en fait je trouve 10 kilos pour un seul coté

Oui mais moi je viens d’emménager et j'ai pas fini le garage ! ;-))

Je m'étais planté, je prenais 0,8 pour l'épaisseur du verre il fallait 8 !!! :face:
Donc 80 Kgs (ça fera moins puisque la principale partie de la vitre avant sera en 4 mm (portes).

9a fait donc 230 Kilos avec la flotte décor, plus le poids meuble à rajouter !!!

Ton lien Leroy Merlin tombe sur le menu, pas sur les roulettes, t'aurai pas un meilleur lien stp ?

Ton lien Leroy Merlin tombe sur le menu, pas sur les roulettes, t'aurai pas un meilleur lien stp ?

mais oui Monsieur

http://www.leroymerlin.fr/v3/p/produits/roulette-pivotante-a-platine-pour-manutention-diametre-160-mm-e21340#ongletsFichePlus
sinon dans le moteur de recherche de LM tape roulettes puis va en page 6 et regarde roulette pour manutention

Merci Phil :-)

Pas facile, car je ne sais pas trop quel poids prévoir, je ne veux pas non plus trop sur-dimensionner en montant des trop grosses à cause de la hauteur sous le meuble (j'ai que 240 de hauteur de plafond)...

Heu, quelqu'un dans la salle a t'il déjà installé des roulettes sous un gros palu ??

Sinon mon palu rempli plus le meuble fait déjà un bon poids
Pour me passer de roulettes j'ai mis des patins glisseurs et ça marche assez bien pour déplacer l'ensemble si besoin

Bien sur je ne lui fait pas traverser toute la maison chaque jour

Oui j'y avais pensé aussi...
Je n'ai pas l'intention de lui faire une promenade journalière non plus ;-)

En fait, je voudrais pouvoir le bouger pour la mise en place, et puis s'il faut intervenir derrière pour une modif ...

Mon bon Phil, pourrais tu stp me dire comment est fait ton meuble, au niveau du sol, des pieds ou autre chose ?

Pour l'instant sur le mien le support tube acier est posé (fixé) sur une plaque de mélaminé, si ne ne mets pas de roulettes, je sais pas trop quoi faire...
Le laisser tel quel sur le sol, avec des patins en téflon ou ajouter des tasseaux (30 x 30 par ex) dans le sens de la largeur ???

En fait j'ai des traverses sous le meuble est les téflon sont fixées dessous
J'ai une la même idée que toi pouvoir le bouger si besoin et lors de la mise en place pour l'agencement



si tu as une plaque sous le chassis tu peux mettre directement les patins en choisissant des gros formats soit

adhésifs



Soit à clouer



il va sans dire que la planche est fixé au châssis métallique

Super les photos, merci :-)
Beau meuble !!

Les traverses sont dans quel sens ? De chaque coté et au milieu d'avant en arrière ?

Adhésifs, ça tient avec le poids quand on traine le meuble ?

Sinon, la structure du meuble est montée (avec quelques panneau de mélaminé qu'il me restait au garage :-) )
Il ne restera que l'habillage proprement dit en médium...
Mais restons dans le projet, j'ouvrirais un post plus tard pour la réalisation...

Les traverses sont dans quel sens ? De chaque coté et au milieu d'avant en arrière ?

chaque coté et au milieu oui sur toute la largeur du meuble

Adhésifs, ça tient avec le poids quand on traine le meuble ?

normalement oui si ils ne rencontrent pas d'obstacles

Bonsoir,patrice,si tu places des patins,assure-toi que ton sol soit impeccablement plat(carrelage mal placé ou autre....)

J'avais vu plus tot que tu pensais a des roulettes de 5Okg,pourquoi ne pas en placer 8 dont 2 avec freins?

phill a écrit:
chaque coté et au milieu oui sur toute la largeur du meuble

Ok, c'est comme ça que je le voyais.

Adhésifs, ça tient avec le poids quand on traine le meuble ?

normalement oui si ils ne rencontrent pas d'obstacles [/quote]
Il y a du carrelage au sol (44 x 44) et des joints, ça risque de gêner ?

Clioboy01 a écrit:Bonsoir,patrice,si tu place des patins,assure-toi que ton sol soit impeccablement plat(carrelage mal placé ou autre....)

J'avais vu plus tôt que tu pensais a des roulettes de 5Okg,pourquoi ne pas en placer 8 dont 2 avec freins?

Il y a toujours les joints qui sont un poil plus bas que le carreau...

C'est aussi une solution...

Phil tu as déjà bougé ton meuble sans soucis ? Quel sol as tu ?

pas les joints non mais un carrelage mal posé qui remontent un peu et là..........ça coince

moi j'ai aussi du carrelage c'est pas forcement régulier ma ça passe quand même

Cool ;-)

Attention toute fois lors du déplacement du palu au balant créer par la masse d'eau de la partie aqua.

Si vraiment il faut intervenir palu plein, je pense que ce soit avec roulettes ou patins téflons, il est plus prudent de baisser le niveau d'eau (même si ce n'est pas un aquarium.)
